液壓剪板機是一種由計算機控制的精密剪切設備

　　液壓剪板機是一種由計算機控制的高效、精密板料剪切設備，它廣泛應用于電器開關、機械電子、儀器電表、計算機、紡織機械、辦公機械等行業，是鍛壓機械行業中數控化速度發展較快的產品。能準確控制后擋料行程、剪切行程、剪切角度、上下刀刃間隙、加工件計數以及不同工步的自動。

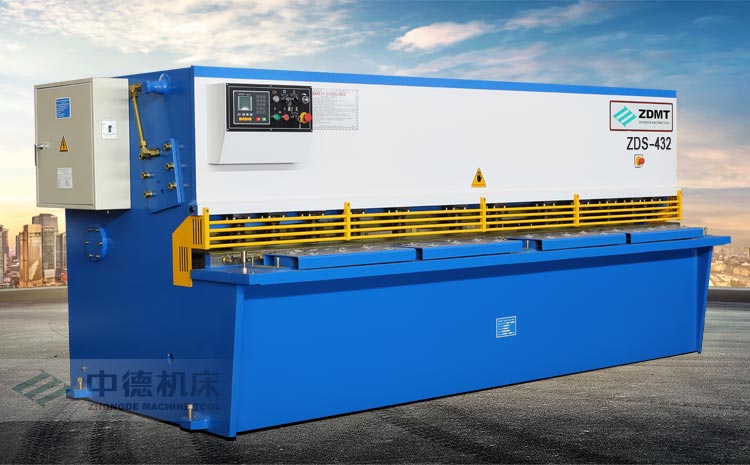

液壓剪板機圖片

　　液壓剪板機的主要結構和點：
　　1、機架采用鋼結構件，左、右立板，工作臺和壓料板焊接成一整體結構，焊后經回火消除其內應力，故整體鋼性好，穩定性高。
　　2、刀架采用鋼結構件，在兩側油缸的推力作用下，可繞固定銷軸作擺式運動，完成剪切動作，無需導軌系統。剪切終了時，在回程缸的作用下，刀架快速自動回程。具有快速調節刀片間隙機構，刻度值在刻度盤上顯示。
　　3、后擋料安裝于刀架上，隨刀架作擺式運動。擋料距離的調節由電機驅動，通過一傳動軸及一對鏈輪副傳動，分別傳遞到左右絲桿，帶動擋料架沿導向桿作前后移動，在機器前面按鈕盒的按鈕面板上有兩個按鈕操作，分別為向前、后粗調按鈕，按住其中的按鈕時后擋料做快速的向前、向后移動。在按鈕盒上有一個調節手輪，對行程進行微調定位，按鈕盒上有一機械數顯表顯示后擋料的擋料距離。
　　4、液壓系統安裝于油箱端面，油箱固定在機架橫梁上，清洗、拆卸方便。系統壓力由油泵供給，各閥在電氣液壓系統的控制下，可實現壓料腳壓料與刀架向下剪切順序動作及其它各動作規范。
　　5、壓料裝置主要由一組壓料缸組成，刀架下行前，壓料缸柱塞克服彈簧的作用下壓，壓緊板料，剪切結束后，在彈簧的作用下復位。設有防護柵，起安全保護作用。
